🎯 Warum ist ein durchdachter KPI-Dashboard-Aufbau wichtig?
Ein gut gestaltetes KPI-Dashboard unterstützt schnelle Entscheidungen und die gezielte Steuerung von Prozessen. Die Wahl des passenden Diagrammtyps und der zugehörigen Kennzahlen ist entscheidend, um Abweichungen frühzeitig zu erkennen und Maßnahmen daraus abzuleiten.
🛠️ Diagrammtypen und passende Kennzahlen
- 📈 Zeitreihen-Diagramm: Ausschussrate (%)
-
-
📌 Kennzahl: Ausschussrate
-
📐 Verwendung: Qualitätsüberwachung im Zeitverlauf
-
📊 Diagrammtyp: Linien- oder Punktdiagramm mit Soll-Linie
-
📋 Erforderliche Daten: Ist-Werte der Ausschussrate, Sollwert (z.B. 4 %)

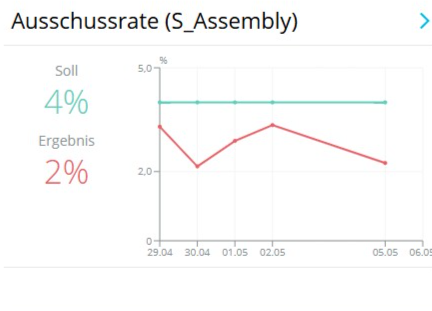

📸 Screenshot: Ausschussrate im Zeitverlauf
-
- 📉 Zielabweichung: Offene Auditabweichungen
-
-
📌 Kennzahl: Offene Auditabweichungen
-
📐 Verwendung: Maßnahmentracking und Audit-Nachverfolgung
-
📊 Diagrammtyp: Zeitverlauf mit Soll-Linie auf 0

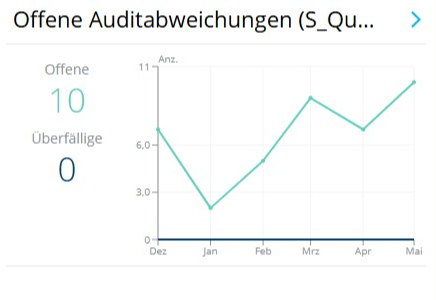

📸 Screenshot: Auditabweichungen Verlauf
-
- ⏱️ Zeitbasierte KPI: Durchlaufzeit
-
-
📌 Kennzahl: Durchlaufzeit (in Minuten)
-
📐 Verwendung: Prozessoptimierung und Taktzeiten prüfen
-
📊 Diagrammtyp: Linienverlauf mit Min-/Max-Grenzen

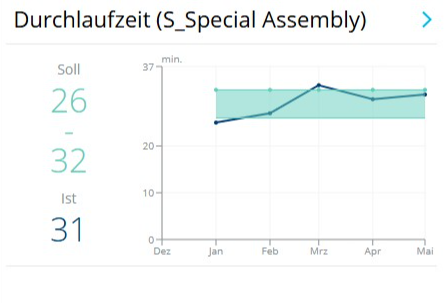

📸 Screenshot: Durchlaufzeit im Zielbereich
-
- 🏗️ Balkendiagramm mit Grenzwert: Maschinenstörungen > 2 h
-
-
📌 Kennzahl: Maschinenstörungen
-
📐 Verwendung: Produktionsstörungen analysieren
-
📊 Diagrammtyp: Balkendiagramm mit Soll-Grenzlinie

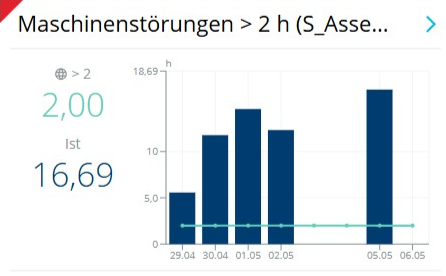

📸 Screenshot: Maschinenstörungen mit Grenzwert
-
- 📊 Mehrfachbalken: Abweichungsübersicht nach Kategorien
-
-
📌 Kennzahl: Abweichungen je Kategorie/Monat
-
📐 Verwendung: Ursachenhäufung erkennen
-
📊 Diagrammtyp: Mehrfachbalken je Monat

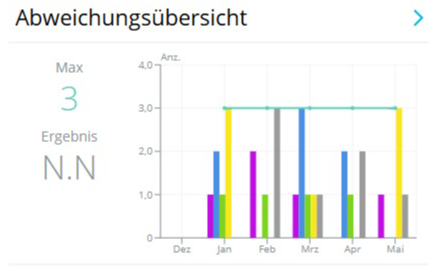

📸 Screenshot: Abweichungsübersicht mit Kategoriebalken
-
- 📅 Gestapelte Balken: Personalplanung
-
-
📌 Kennzahl: Personalplanung
-
📐 Verwendung: Personalbedarfsabdeckung visualisieren
-
📊 Diagrammtyp: Gestapelte Balken mit Ampelfarben

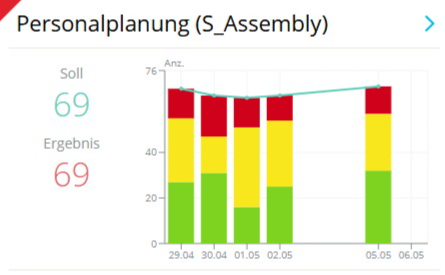

📸 Screenshot: Personalabdeckung gestapelt
-
-
🚦 Ampellogik: Stückzahl Zielerreichung
-
📌 Kennzahl: Stückzahl
-
📐 Verwendung: Produktionsziele verfolgen
-
📊 Diagrammtyp: Balken mit Farblogik und Soll-Linie

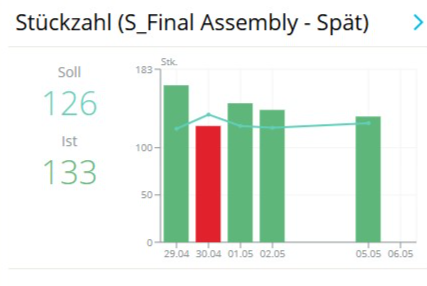

📸 Screenshot: Zielerreichung Stückzahl mit Ampel
-
-
📚 Kumulatives Flussdiagramm (CFD): Projektstatus
-
📌 Kennzahl: CFD (Multiprojektboard – S_PMO)
-
📐 Verwendung: Projektbestände und Engpässe erkennen
-
📊 Diagrammtyp: Kumuliertes Flächen-/Stapel-Diagramm
📸 Screenshot: CFD mit Projektstatus-Farben
-
✨ Tipps & Best Practices
-
Nutze die Ampellogik gezielt, um kritische Kennzahlen hervorzuheben.
-
Achte darauf, dass pro Dashboard nicht zu viele unterschiedliche Diagrammtypen verwendet werden – das fördert die Übersichtlichkeit.
-
Verwende die KPI-Dashboards differenziert für operative und strategische Steuerung (z.B. Shopfloor vs. Management-Board).
